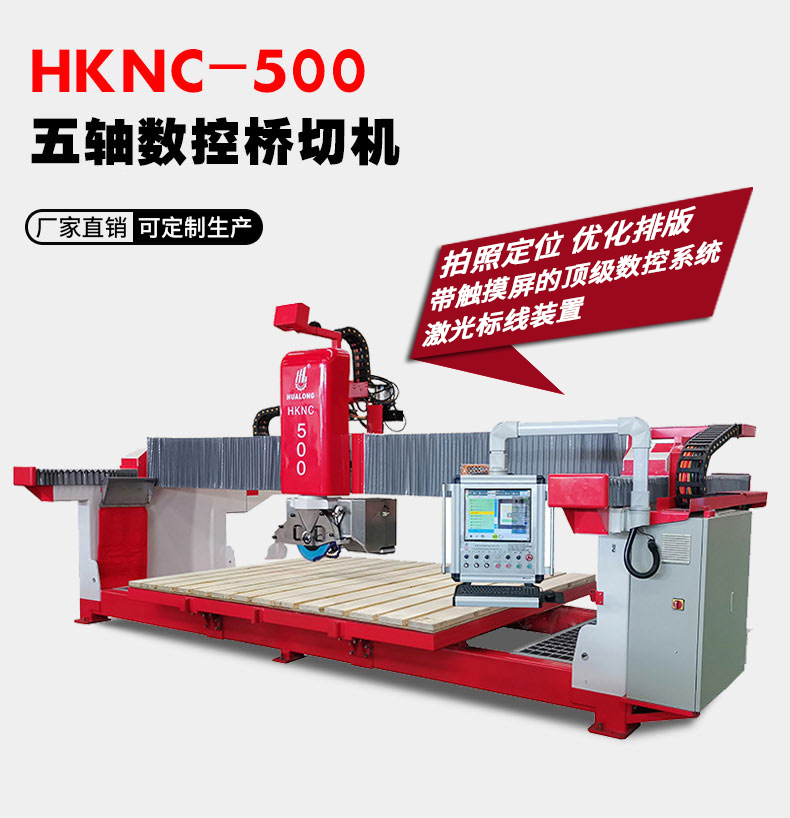

五轴一體式数控石材切割机 HKNC-500

桥式石材切割机HKNC-500，配备意大利数控系统ESA和5轴插补，适用于切割各种尺寸的石板，如花岗岩、大理石、石英岩和人造石板等。它结合了雕刻的功能、铣、切、钻、雕一體进行复杂台面加工。

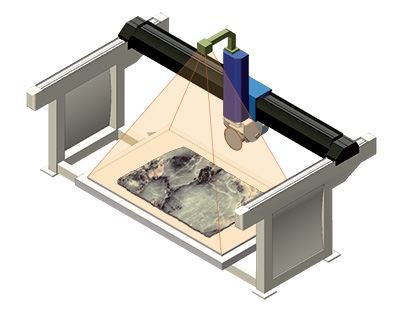

平板图像采集

该应用程序允许通过校正镜头畸变并对其进行校正来获取和处理平板照片。通过获取的图像，可以在板坯上布置形状，避免材料缺陷，同时识别需要加工的神经；也可以在几何上限定平板边缘。

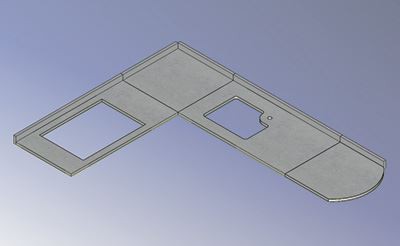

绘图和设计

可以定义正在加工的形状：

• 使用 2D CAD 工具

• 通过导入 DXF/DWG 文件

• 从照片自动获取（使用照片数字化模块）

• 通过从专有格式导入列表：Excel、CSV

开始加工的形状将分组在一个逐项列表中。

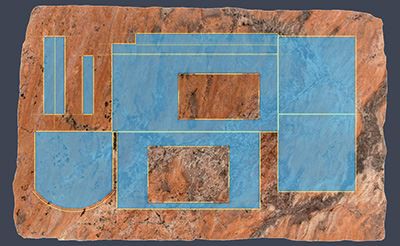

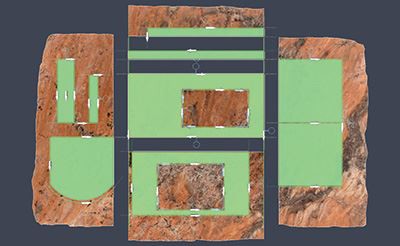

形状定位

可以通过手动和自动嵌套将形状排列在板上。嵌套的形状是从活动的逐项列表中加载的。

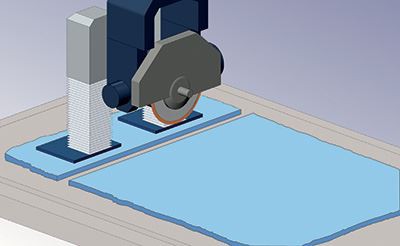

机加工

一旦形状在板上排列好，就可以优化切割顺序。在这个阶段，重叠的切口被移除，碰撞的切口被修剪，不完整的切口通过剩余加工完成，并且切割顺序被优化以最小化头部旋转和快速行进的距离。

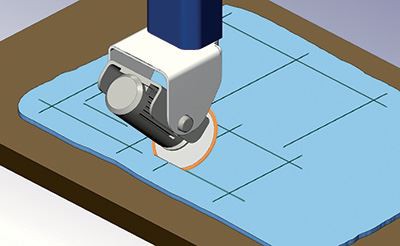

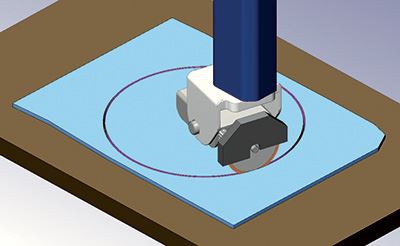

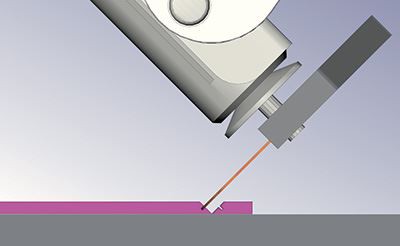

• 支持的加工：線性切割，曲線切割，倾斜切割，槽口，棒材，V型槽。

• 支持的切割技术：圆盘、水射流、铣削和切割钻孔。

• 自动余料加工，使用切割钻/铣工具或水刀头完成切割。

• 通过吸盘机械手移动和处理板坯，以完成切割并装载/卸载获得的工件。

• 材料和虚拟机仿真，用于即时验证切割顺序。

软件功能

• 板坯切割处理

• CAD 二维工具

• 手动/自动套料

• 计算圆盘切割的优化轨迹

• 使用切钻/铣刀或水刀工具进行自动残料加工以完成切割

• 通过吸盘机械手移动板坯

• 通过相机获取和校正平板图像

• 具有材料去除和碰撞控制的实體模拟

特征

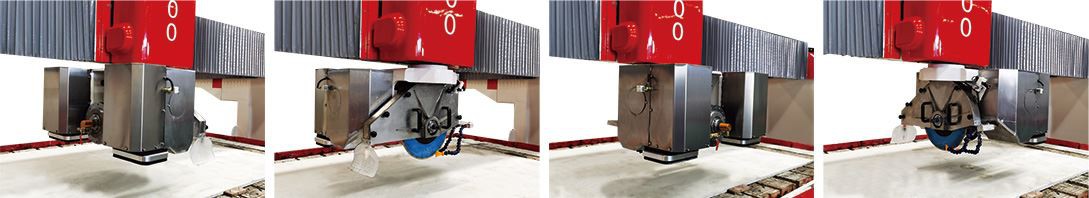

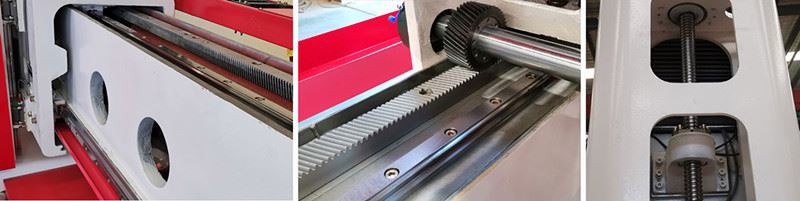

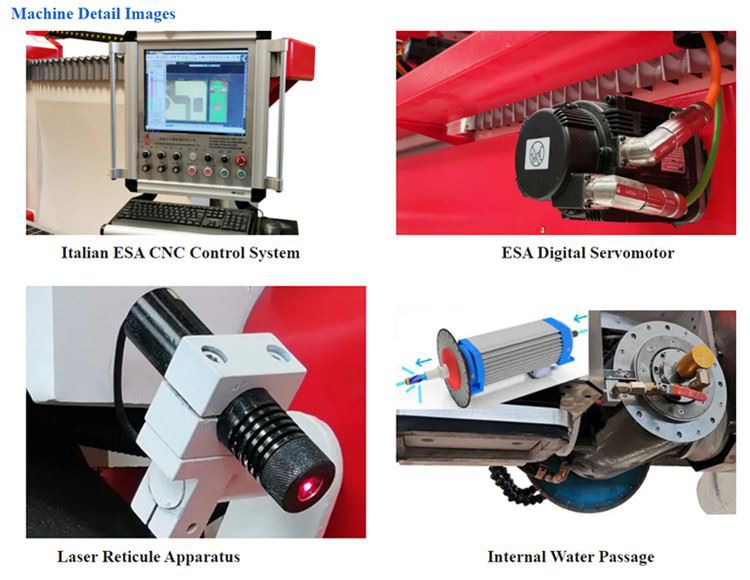

1. 带移动板材真空吊具（选配） 2. 工作台尺寸：3300*2000mm 3. 意大利ESA操作系统和意大利Pegasus CAD CAM绘图软件 4. 带办公软件，可在家或办公室进行CAD CAM绘图和3D切割（可选） 5. 整體式结构桥锯安装方便，可整體装車。6. 连接方式：1/2G 7. 板坯定位排版用照相数字化仪，优化板坯使用。8. 激光打标机和钢结构 9. 0°/45°/90° 头部倾斜，360° 头部旋转。0° 至 85° 工作台倾斜，每 45° 度自动旋转和 0° 至 360° 手动任意角度工作台旋转。10. X、Y轴台湾上银直線导轨，Z轴上银滚珠丝杆 11. X、Y轴螺旋齿轮齿条 12. 意大利ESA驱动器，
